روشنایی اضطراری هوشمند و اتصال به اعلام حریق؛ راهنمای کامل طراحی، اجرا

روشنایی اضطراری هوشمند و اتصال به اعلام حریق یک سیستم مدیریتی در مواقعی است که همزمان به هردوی این امکانات نیاز داریم. در یک حادثه آتش‌سوزی، دود و قطع برق ساختمان عمدتا هم‌زمان رخ می‌دهند و ساکنان در تاریکی یا دید بسیار محدود باید مسیر خروج را پیدا کنند. اینجاست که روشنایی اضطراری از یک «تجهیز تکمیلی» به یک عنصر حیاتی ایمنی تبدیل می‌شود. اما چراغ اضطراری معمولی فقط وقتی کار می‌کند که برق شهر قطع شود. در بسیاری از آتش‌سوزی‌ها برق ساختمان برقرار است و چراغ‌های معمولی ممکن است زیر دود عملاً بی‌اثر شوند.

همین نقطه ضعف، دلیل اصلی ظهور روشنایی اضطراری هوشمند و اتصال آن به سیستم اعلام حریق است. در این معماری، چراغ‌ها دیگر منتظر قطع برق نمی‌مانند و با فرمان پنل اعلام حریق و سنسورهای هوشمند، مسیرهای فرار را روشن می‌کنند، وضعیت خود را گزارش می‌دهند و به‌صورت خودکار تست می‌شوند.

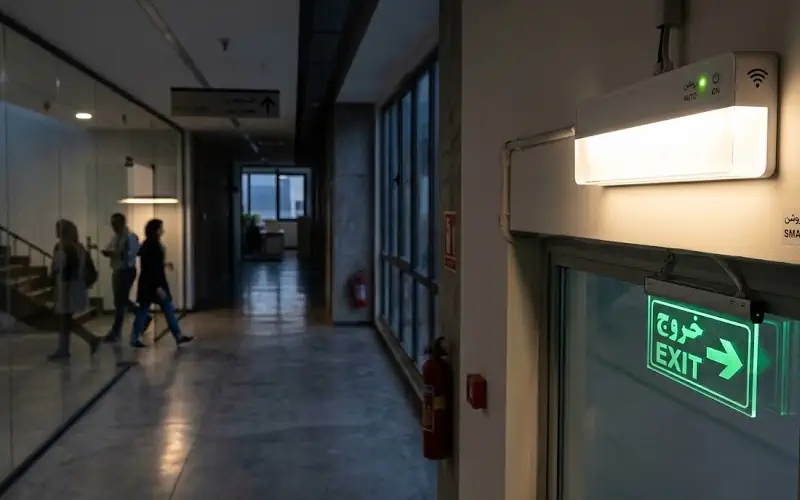

روشنایی اضطراری هوشمند چیست و چه تفاوتی با چراغ اضطراری معمولی دارد؟

روشنایی اضطراری هوشمند مجموعه‌ای از چراغ‌ها، علائم خروج و تجهیزات کنترلی است که علاوه بر تأمین نور هنگام قطع برق، قابلیت پایش، تست خودکار و ارتباط با سامانه‌های دیگر مثل اعلام حریق یا سیستم مدیریت ساختمان را دارد. در چراغ اضطراری سنتی، وظیفه تجهیز فقط روشن شدن با باتری داخلی هنگام قطع برق است و مدیر ساختمان تنها با تست دستی یا بازدید چشمی از سلامت آن مطلع می‌شود.

در نسخه هوشمند، هر چراغ یک آدرس یا شناسه دارد و وضعیت باتری، لامپ یا ماژول LED، شارژر و ارتباط شبکه را به کنترلر مرکزی گزارش می‌دهد. نتیجه این است که خرابی یک چراغ در راهروی طبقه هفتم، پیش از یک حادثه واقعی در داشبورد دیده می‌شود، نه در لحظه‌ای که ساکنان به آن نیاز دارند.

تفاوت دوم در نوع فرمان‌پذیری است. چراغ هوشمند می‌تواند علاوه بر قطع برق، با سیگنال خارجی نیز وارد حالت اضطراری شود. این سیگنال می‌تواند از پنل اعلام حریق، دکمه دستی یا سیستم کنترل مرکزی بیاید. بنابراین مسیر فرار حتی در شرایطی که برق شهر برقرار است ولی دود در راهرو پخش شده، با فرمان سیستم حریق به‌طور کامل روشن می‌شود. تفاوت سوم، قابلیت گزارش‌گیری است. در ساختمان‌های اداری، بیمارستانی و تجاری، بازرس ایمنی یا آتش‌نشانی انتظار دارد سابقه تست‌ها مستند باشد و سیستم هوشمند این مستندسازی را به‌صورت خودکار انجام می‌دهد.

مطلب مرتبط: «راهنمای خرید اسپیکر سقفی هوشمند»

چرا اتصال روشنایی اضطراری به سیستم اعلام حریق اهمیت دارد؟

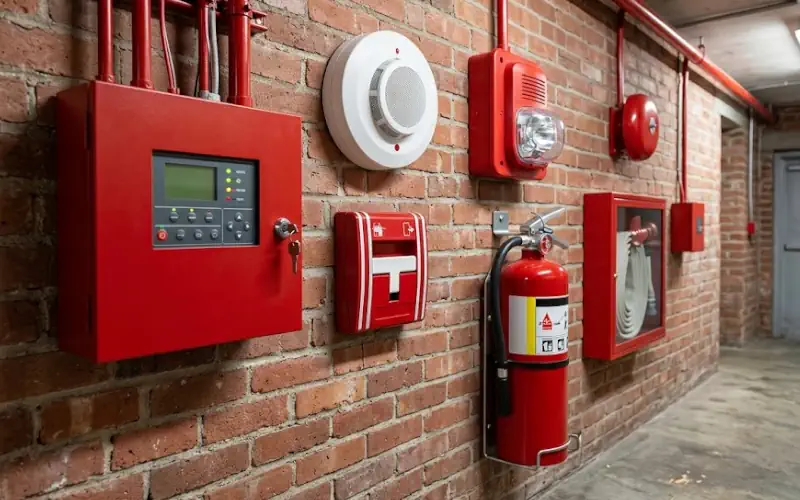

سیستم اعلام حریق وظیفه تشخیص زودهنگام آتش، اطلاع‌رسانی به ساکنان و راه‌اندازی اقدامات کنترلی را دارد. اگر روشنایی اضطراری از این شبکه جدا باشد، دو سیستم ایمنی مستقل داریم که از وقایع یکدیگر خبر ندارند. با اتصال این دو، پنل اعلام حریق به‌عنوان مغز ایمنی ساختمان، روشنایی مسیر فرار را در هماهنگی با آژیر، بستن درهای ضدحریق، تخلیه دود و کنترل آسانسور مدیریت می‌کند. این هماهنگی به‌ویژه در ساختمان‌های بلندمرتبه، مراکز خرید، هتل‌ها، بیمارستان‌ها و سالن‌های اجتماعات اهمیت زیادی دارد، چون زمان تخلیه و آشنایی ساکنان با ساختمان در آن‌ها کم یا متغیر است.

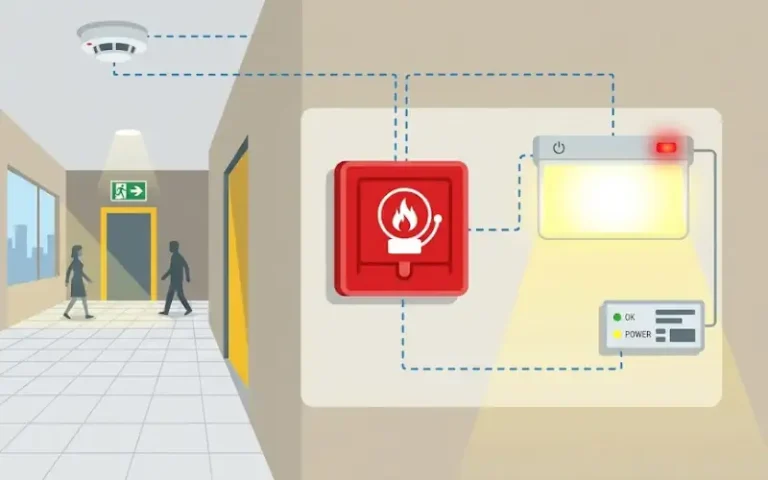

روش‌های اتصال چراغ اضطراری به پنل اعلام حریق در روشنایی اضطراری هوشمند و اتصال به اعلام حریق

انتخاب روش اتصال به اندازه ساختمان، بودجه، نوع پنل و برند تجهیزات بستگی دارد. چهار روش رایج در پروژه‌های ایرانی و بین‌المللی به‌کار می‌رود:

در روش کنتاکت خشک، پنل حریق هنگام تأیید آتش، رله‌ای را فعال می‌کند و این رله یا فرمان «اجبار به حالت اضطراری» را به چراغ‌ها می‌دهد یا مدار تغذیه چراغ‌های نوع Non-Maintained را وصل می‌کند. این روش بسیار رایج است اما اطلاعاتی درباره سلامت چراغ‌ها برنمی‌گرداند.

در روش آدرس‌پذیر، ماژول کنترل روی همان حلقه‌ای قرار می‌گیرد که دتکتورها و شستی‌ها روی آن هستند و پنل می‌تواند آن را برای هر ناحیه (Zone) جداگانه برنامه‌ریزی کند. در سیستم‌های مبتنی بر DALI، چراغ اضطراری هوشمند خودش یک عنصر آدرس‌پذیر است و کنترلر مرکزی می‌تواند تست عملکرد و تست مدت‌زمان را زمان‌بندی کند، نتایج را ذخیره کند و خطاها را از طریق گیت‌وی به پنل حریق یا سیستم BMS ارسال کند.

سناریوی عملی: از تشخیص دود تا روشن شدن مسیر فرار

برای درک بهتر، فرض کنید در یک ساختمان اداری ده‌طبقه، دتکتور دود در طبقه چهارم فعال می‌شود. پنل اعلام حریق پس از تأیید سیگنال، ناحیه مربوطه را مشخص می‌کند، آژیر را به صدا درمی‌آورد و هم‌زمان فرمان روشنایی اضطراری را برای طبقه چهارم و طبقات مجاور صادر می‌کند.

چراغ‌های راهرو و پله‌ها با شدت اضطراری روشن می‌شوند، علائم خروج فعال می‌گردند و اگر سیستم هوشمند باشد، جهت‌نماهای مسیر مسدود تغییر وضعیت می‌دهند. اگر در همین حین برق اصلی ساختمان قطع شود، چراغ‌ها بدون وقفه به باتری داخلی یا باتری مرکزی منتقل می‌شوند و روشنایی ادامه می‌یابد. پس از پایان حادثه و ریست پنل، چراغ‌ها به حالت عادی برمی‌گردند و باتری‌ها شارژ می‌شوند.

نکته مهم این است که اتصال به اعلام حریق نباید جایگزین عملکرد مستقل چراغ‌ها در برابر قطع برق شود. هر چراغ باید حتی در صورت قطع ارتباط با پنل، به‌صورت خودکار و مستقل هنگام افت ولتاژ روشن شود. به همین دلیل طراحان ایمنی، فرمان حریق را یک «لایه اضافه» می‌دانند، نه تنها مسیر فعال‌سازی.

سیستم تکی (Self-Contained) یا باتری مرکزی؛ کدام را انتخاب کنیم؟

در سیستم تکی، هر چراغ باتری و شارژر مخصوص خود را دارد. نصب ساده است، خرابی یک چراغ روی بقیه اثری ندارد و برای ساختمان‌های کوچک و متوسط هزینه اولیه مناسبی دارد. در مقابل، نگهداری تعداد زیادی باتری پراکنده در طبقات سخت‌تر است و عمر باتری‌ها معمولاً چند سال بیشتر نیست. در سیستم باتری مرکزی، یک مجموعه باتری و اینورتر در اتاق فنی نصب می‌شود و چراغ‌های ساختمان از آن تغذیه می‌کنند. نگهداری متمرکز می‌شود، شرایط دمایی باتری‌ها بهتر کنترل می‌شود و تست و پایش یکجا انجام می‌گیرد. اما کابل‌کشی مقاوم در برابر حریق، فضای اتاق باتری و هزینه اولیه بیشتر، از چالش‌های آن است.

استانداردهای روشنایی اضطراری و الزامات ایمنی

در طراحی روشنایی اضطراری باید به مجموعه‌ای از استانداردها و مقررات توجه کرد. در ایران، مباحث مرتبط با حفاظت ساختمان‌ها در برابر حریق و تأسیسات برقی در مقررات ملی ساختمان (از جمله مبحث سوم و مبحث سیزدهم) و ضوابط سازمان آتش‌نشانی مطرح می‌شود.

در سطح بین‌المللی، استاندارد EN 1838 الزامات نوری روشنایی اضطراری، EN 50172 الزامات تست و نگهداری، EN 60598-2-22 الزامات ساخت چراغ‌های اضطراری، و NFPA 101 و NFPA 72 به‌ترتیب الزامات ایمنی جان و سیستم‌های اعلام حریق را پوشش می‌دهند. استاندارد IEC 62034 نیز درباره سیستم‌های تست خودکار چراغ‌های اضطراری باتری‌دار است.

نکات طراحی و جانمایی چراغ‌های اضطراری

جانمایی صحیح به اندازه انتخاب محصول اهمیت دارد. چراغ‌ها باید در نزدیکی درهای خروج، پله‌ها، تغییر جهت راهروها، تقاطع مسیرها، تجهیزات اطفای حریق، تابلوهای برق و ایستگاه‌های اعلام دستی نصب شوند تا این نقاط حیاتی در تاریکی دیده شوند.

علائم خروج (Exit Sign) باید از فاصله مشخص قابل رؤیت باشند و جهت پیکان‌ها با مسیر واقعی خروج هم‌خوان باشد. در فضاهای باز بزرگ مانند سالن‌ها و پارکینگ‌ها، روشنایی ضد وحشت (Anti-panic) با سطح پایین‌تر اما یکنواخت لازم است تا افراد بتوانند به مسیر فرار برسند.

کابل‌کشی بخش دیگری از طراحی است. در سیستم‌های متصل به اعلام حریق، کابل مدار فرمان باید در برابر حریق مقاوم باشد تا فرمان در مراحل اولیه آتش قطع نشود. مدارهای روشنایی اضطراری نیز باید از مدارهای عادی ساختمان تفکیک شوند و حفاظت مستقل داشته باشند.

اشتباهات رایج در اجرای روشنایی اضطراری متصل به اعلام حریق

در پروژه‌های اجرایی چند خطای تکرارشونده دیده می‌شود که بهتر است پیش از شروع کار شناخته شوند:

1. انتخاب چراغ بدون گواهی استاندارد صرفاً به دلیل قیمت پایین و در نتیجه افت سریع باتری و عدم تأیید بازرسی
2. عدم هماهنگی بین پیمانکار برق و پیمانکار اعلام حریق در تعریف خروجی‌های فرمان و برنامه‌ریزی ناحیه‌ها
3. استفاده از کابل معمولی برای مدار فرمان که در آتش‌سوزی زودتر از عملکرد مورد انتظار قطع می‌شود
4. اتکا کامل به فرمان پنل حریق و حذف قابلیت روشن شدن مستقل هنگام قطع برق
5. نصب بدون سند تست و گزارش تحویل، که در بازرسی نهایی مشکل‌ساز می‌شود
6. نادیده گرفتن برنامه نگهداری و تعویض باتری پس از تحویل پروژه

جمع‌بندی

روشنایی اضطراری هوشمند و اتصال آن به سیستم اعلام حریق، یک ارتقای مهم در ایمنی ساختمان است، چون چراغ‌ها را از یک تجهیز منفعل که فقط با قطع برق کار می‌کند، به بخشی فعال از شبکه ایمنی تبدیل می‌کند.

با اتصال به پنل حریق، مسیر فرار هم‌زمان با آژیر روشن می‌شود و با قابلیت تست خودکار و گزارش‌گیری، سلامت سیستم پیش از بحران تضمین می‌شود. انتخاب روش اتصال مناسب (کنتاکت خشک، ماژول آدرس‌پذیر، DALI یا بی‌سیم)، تعیین معماری تکی یا باتری مرکزی، رعایت استانداردها، استفاده از کابل مقاوم در برابر حریق و برنامه نگهداری منظم، پنج ستون اصلی یک پروژه موفق هستند.
