وقتی که من پروسه ایجاد هوشمند سازی خونه ام را شروع کردم فکر می کردم با نصب وسایل دیگه کار تموم میشه ولی اونجا بود که فهمیدم این وسایل نمی تونن همینجوری با هم ارتباط برقرار کنن پس باید چیزی وجود داشته که آن ها زبان هم را بفهمن که براساس مقاله هوشمند سازی ساختمان فهمیدم که در اینجا پروتکل های ارتباطی به کمک ما میان . این پروتکل ها به صورت بیسیم و باسیم هستند که هر کدوم ویژگی های خودشون رو دارن ولی هدف من امروز اینه که KNX رو که در خانه ی من به کار رفته برای شما توضیح بدیم پس اگه به این موضوع علاقه مند هستید با من همراه باشید .
برای معرفی باید بگم که Knx یکی از استانداردهای شناخته شده برای هوشمند سازی خانه و ساختمان تحت سیم است . این استاندارد در سال 1999 به وجود آمد و چگونگی ارتباط بین سنسورها و دیگر وسایل را توصیف می کنه . به صورت متن باز است یعنی همه ی افراد امکان استفاده از آن را دارن و تو هر ساختمانی میشه آن را پیاده سازی کرد و امروزه بیشتر از 200 شرکت تجهیزات و وسایل اسمارت خود را تحت این پروتکل به بازار عرضه کردن . این نوع سیم کشی معمولا در ساختمان های قدیمی دیده میشه اما خانه های جدید که در حال هوشمند شدن هستن هم آن را به کار میبرن . اما سوال اینجاست که خانه هوشمند knx چطوری کنترل میشه ؟ میشه گفت که برای صاحبان خانه گزینه های متعددی امکان پذیره مثل کنترل از طریق تلفن همراه یا یک پنل دیواری که میشه از بین آن ها یکی را انتخاب کرد .
آشنایی با نحوه کار knx
برای پیاده سازی باید کابل را به یک تابلوی مرکزی متصل بشه و تمامی وسایل خانه از جمله سیستم روشنایی، سیستم سرمایش و گرمایش و یا پرده برقی را به این کابل وصل کرد . بعد از آن هر دستوری که از طریق پنل لمسی یا لپ تاپ یا تلفن همراهتان صادر بشه از طریق این کابل به تابلوی مرکزی میره و دستورات در سریع ترین زمان اجرا میشه . همانطور که در شکل پایین دیده میشه همه دستگاه از طریق کابل هم به همدیگه متصل هستن و هم در نهایت به یک تابلوی مرکزی وصل میشن اینطوری دستورات در سریع ترین زمان اجرا میشن .
مزایای پروتکل knx
اجرای دستورات به سرعت انجام میشه و فرمان های مختلف با هم تداخل پیدا نمیکنن .
این استاندارد را میشه برای هر ساختمانی از جمله مسکونی یا اداری استفاده کرد .
شما میتونید همه ی وسایل هوشمند خانه را به وسیله این پروتکل کنترل کنید .
سرعت انتقال اطلاعات در این استاندارد خیلی بالا است .
امن و مطمئن است و هیچ اختلالی در آن به وجود نمیاد .
معایب knx
knx گران است به خصوص برای خانه های از پیش ساخته شده هزینه هوشمند سازی زیاد میشه چون کابل ها و کانال های جدید مخصوص هر کلید و سنسور باید تو دیوارها نصب بشه .
میشه گفت که علاوه بر هزینه زیاد این سیستم انعطاف پذیر هم نیست یعنی برای هر دستگاه جدید به سیم کشی جدید نیاز داره یعنی برای اضافه کردن یک لامپ جدید باید کلی کار اضافه انجام بشه .
ایجاد یک سناریو با knx کار راحتی نیست برای این کار به نرم افزار رایانه ای خاصی به نام ETS نیاز است که فقط در اختیار نصب کنندگان حرفه ای است .
پیاده سازی این سیستم نسبتا کار دشواری است و کار زیادی لازم داره پس زمان زیادی را برای آن باید در نظر گرفت و به همین نسبت قیمت خانه هوشمند KNX هم زیاد میشه .
وقتی که خانه به این روش هوشمند میشه دیگر نمیشه به حالت سنتی برگشت پس قبل از انجام این کار باید به خوبی همه جوانب را سنجیده بشه چون راه برگشتی نداره .
یکی از نکات منفی که میتونم نام ببرم اینه که فقط افراد متخصص و فنی قابلیت تعمیر آن را دارند چون این کار به دانش خاصی احتیاج داره و معمولا هزینه زیادی هم داره .

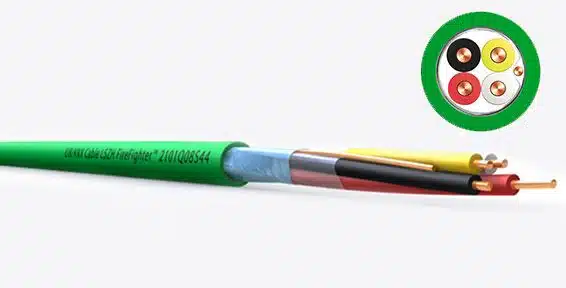

کابل knx
این کابل از 4 رشته سیم به هم تابیده تشکیل شده که دارای رنگ های سفید ، مشکی ، زرد و قرمز هستن و شیلد به کار رفته یک فویل آلومینیومی است . همچنین یک رشته سیم بدون روکش در کنار سایر سیم ها قرار داره که به عنوان سیم ارت مورد استفاده قرار میگیره . و در نهایت همه این اجزاء توسط یک روکش PVC سبز رنگ احاطه شده . زوج قرمز و مشکی اصلی ترین زوج کابل محسوب می شود که از آن به جهت انتقال برق و دیتا استفاده میشه . زوج سفید و زرد نیز در حالت عادی بلااستفاده است اما تو بعضی از سیستم ها از این زوج ها در جهت انتقال توان استفاده میشه .
قیمت خانه هوشمند knx
برای اینکه با قیمت هوشمند سازی خانه به این روش آشنا بشین باید بگم که شما میتونید با 2000 یورو کل خانه را با استفاده از آخرین فناوری موجود این پروتکل سیم کشی کنید . شما میتونید این سیستم را توسعه بدید ، برنامه ریزی مجدد کنید و به سلیقه خودتون آن را تغییر بدید . با خرج کردن این 2000 یورو در کمتر از 15 سال خانه ایی به ارزش 30000 یورو خواهید داشت . شاید با خودتون فکر کنید که این هزینه کم است اما به هر میزان که تمایل دارید میتونید در این سیستم خرج کنید و محصولات خانه هوشمند به آن اضافه کنین به طور مثال میتونید سرور خانگی به قیمت 2000 یورو یا صفحه لمسی به قیمت 3000 یورو نصب کنید . یعنی خانه را تا 15000 یورو یا بیشتر میتونید مجهز به فناوری های روز کنید .
ویژگی های KNX
علاوه بر این که از طریق یک پنل دیواری میشه همه جا را کنترل کرد این پروتکل قابلیت کنترل از طریق برنامه موبایل یا تبلت را هم فراهم کرده . یعنی به راحتی هر دستگاهی را میشه خاموش یا روشن کرد یا با یک کلیک درجه هوای خانه را تغییر داد . با استفاده از برخی از برنامه های تلفن همراه میشه صحنه ها یا سناریو های مختلفی را هم اجرا کرد شما میتونین از پنل خانه هوشمند ABB برای این کار استفاده کنین .
وسایل و تجهیزات KNX که در داخل خانه یا خارج از آن نصب میشن همه در یک سیستم متمرکز شدن که آن ها را کنترل میکنه . دیگر لازم نیست برای هر دستگاه از یک برنامه به برنامه دیگر بریم چون یک برنامه همه آن ها را پوشش میده . خانه هوشمند KNX یک سیستم غیرمتمرکز است ، به این معنی که همه دستگاه ها میتونن بدون وابستگی به سرور مرکزی با هم کار کنن .
وقتی که این سیستم نصب میشه در هر زمان میتونیم آن را گسترش بدیم یا دوباره برنامه ریزی کنیم یعنی در صورت تغییر شرایط زندگی و عادات ، فرد نصب کننده میتونه آن را با نیازهای ما تطبیق بده . تنها محدودیت اینه که برای ایجاد تغییرات باید سیم کشی جدید در دیوارها نصب بشه که باعث میشه قیمت خانه هوشمند KNX زیاد بشه ، پس پیش بینی تغییرات آینده و قرار دادن کابل های مورد نیاز از همان اول یک کار ضروری است.
با برنامه خانه هوشمند KNX هر چراغی را که یادمون بره را می تونیم خاموش کنیم . پرده ها را از راه دور ببندیم تا از پنجره ها در برابر باد شدید و طوفان محافظت کنیم یا قبل از رسیدن به خانه دما را تغییر بدیم . همه این کارها را از طریق تلفن ، تبلت یا حتی برخی از ساعت های اسمارت انجام میشه و فرقی هم نداره که در داخل خانه باشیم یا بیرون از فضای خانه این کارها به راحتی انجام میشه در خانه هوشمند شیائومی میتونین از این پروتکل استفاده کنین .
با کمک KNX میشه از سنسورهای حضور استفاده کرد تا در صورت عدم حضور اشخاص چراغ ها خاموش بشن و در طولانی مدت در مصرف انرژی صرفه جویی کرد . میتونیم اجازه بدیم که گرمایش و سرمایش بسته به درجه حرارت بیرون و داخل خودکار باشه و در این صورت خانه از نظر مصرف انرژی بهینه میشه . با اجازه دادن به پرده ها و سیستم گرمایش برای کار هماهنگ میشه از انرژی خورشید در تعادل دمای خانه به صورت هوشمند استفاده کرد .

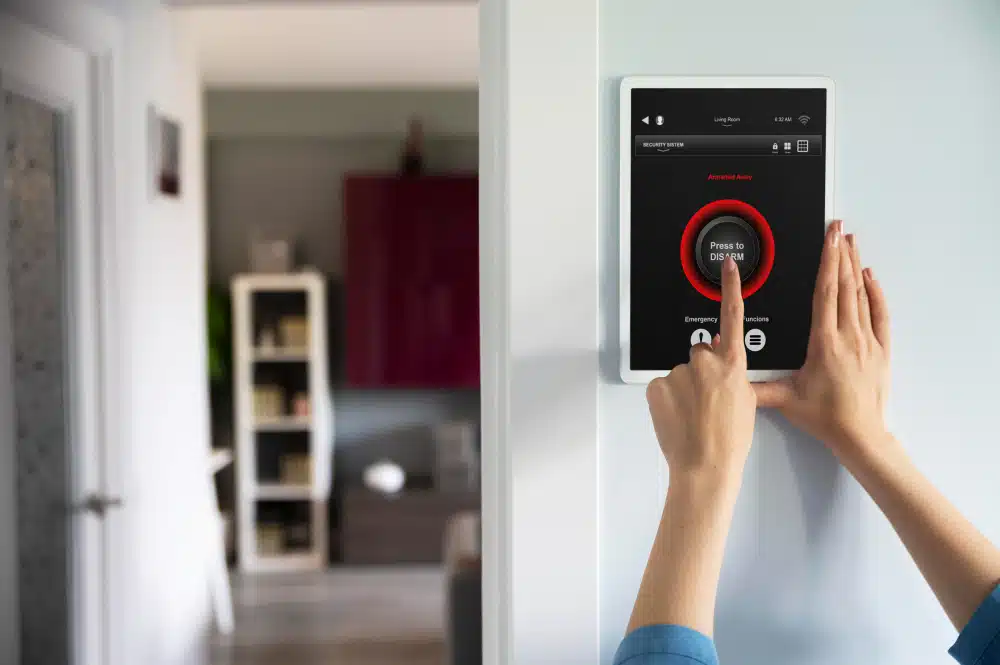

به وسیله این سیستم موقع قفل شدن درب خانه دزدگیر خانه فعال میشه . سنسورهای حرکتی هرگونه حرکت مشکوکی را تشخیص میدن و از طریق تلفن برای اعلان ارسال میکنن . حتی میشه دزدگیر را از راه دور مدیریت کرد و یک برنامه ریزی مشخصی را تنطیم کرد تا این تصور را ایجاد بشه که افراد در خانه حضور دارن در صورتی که کسی در خانه نیست و اینجوری امنیت برقرار میشه . تمامی محصولات خانه هوشمند سامسونگ با KNX سازگار هستن .
میشه کارهای تکراری خانه را خودکار کرد و وقت ارزشمند خودمون را پس انداز کنیم تا برای چیزهایی که واقعا در زندگی مهم هستن استفاده کنیم . با این استاندارد به راحتی دستگاه های خانه برای ما کار میکنن . پس زمانی را که ما برای انجام کارهای بی معنی مانند خاموش کردن یک چراغ در طبقه اول که قبل از ترک خانه فراموش کردیم خاموش کنید صرف می کنیم را میتونیم ذخیره کنیم .
از آنجایی که KNX متن باز است و بیش از 500 شرکت خانه هوشمند از 35 کشور دنیا در حال کار با آن هستن و روز به روز به تعداد آن ها اضافه میشه و افراد و شرکت هایی که از آن استفاده می کنند لازم نیست فقط به یک تولید کننده وابسته باشن و میشه هر دستگاهی را از سازنده ای متفاوت انتخاب کرد تا مطمئن شد که ظاهر و عملکردهای مورد نیاز خودمون را با قیمتی متناسب و با بودجه ای که در نظر داریم دریافت می کنیم.
برای اطلاعات بیشتر از این موضوع پیشنهاد می‌کنیم مطلب «هوشمند سازی سازی ساختمان چیست؟» را مطالعه کنید.
انواع ساختمان knx
زیر ساخت knx تقریبا در هر ساختمان یا فضایی میتونه مورد استفاده قرار بگیره از یک خانه کوچک گرفته تا یک مرکز خرید بزرگ یا مجتمع صنعتی در اینجا تعدادی از ساختمان هایی که به این روش هوشمند شده اند را نام میبرم . اگه دوست دارید که با برنامه نویسی این پروتکل یا آموزش خانه هوشمند knx آشنایی پیدا کنید توصیه می شود به آموشگاه های معتبر در شهرتان کراجعه کنید و در دوره آموزشی ارائه شده شرکت کنید تا این مهارت را به طور حرفه ای فرا بگیرید .
مدارس
کتابخانه ها
کارخانه های صنعتی
ادارات
مراکز خرید
بیمارستان ها
ساختمان های دولتی
محصولات knx
عملگر روشنایی
عملگر پرده و کرکره
سنسور حرکتی
سنسور دما و رطوبت
پنل لمسی
کلید هوشمند
ترموستات هوشمند
کنترل‌کننده تهویه
گیت‌وی IP به KNX
ماژول ورودی باینری
ماژول خروجی باینری
منبع تغذیه
کنترل‌کننده سیستم صوتی
رابط USB به KNX
سنسور حضور
کنترل‌کننده روشنایی DALI به KNX
سنسور کیفیت هوا
ماژول تقویت‌کننده خط
واحد کنترل مرکزی
ماژول ورودی آنالوگ

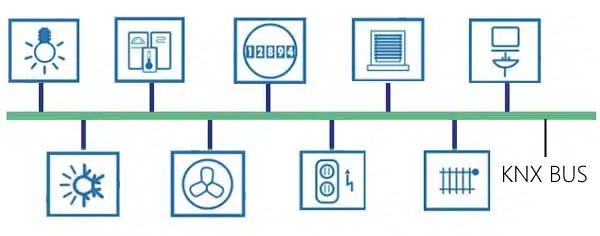

سیم کشی knx چیست؟
سیم‌کشی KNX یک سیستم استاندارد و انعطاف‌پذیر برای مدیریت هوشمند ساختمان‌ها است که از یک باس (Bus) دو رشته‌ای به عنوان مسیر ارتباطی اصلی استفاده می‌کند. در این سیستم، تمامی تجهیزات مانند سنسورها، کلیدها، عملگرها و کنترل‌کننده‌ها به این باس متصل می‌شوند و از طریق آن با یکدیگر ارتباط برقرار می‌کنند. سیم‌کشی KNX به گونه‌ای طراحی شده است که بتواند در توپولوژی‌های مختلفی مانند خطی، درختی و ستاره‌ای استفاده شود.
یکی از ویژگی‌های مهم سیم‌کشی KNX، امکان کنترل متمرکز و غیرمتمرکز تجهیزات است. این سیستم به صورت کاملاً ماژولار طراحی شده و در صورت نیاز به توسعه یا تغییر در سیستم، به‌راحتی می‌توان تجهیزات جدید را به شبکه اضافه کرد یا تغییرات لازم را اعمال نمود. همچنین این سیستم از امنیت و پایداری بالایی برخوردار است و می‌تواند هم‌زمان چندین عملکرد مانند روشنایی، سیستم‌های تهویه، کنترل پرده‌ها و دیگر اجزای ساختمان را مدیریت کند.
در این نوع سیم‌کشی، برخلاف سیستم‌های سنتی، هر دستگاه نیازی به سیم‌کشی مجزا برای انتقال سیگنال ندارد و همه ارتباطات از طریق باس دو رشته‌ای انجام می‌شود که این امر باعث کاهش حجم سیم‌کشی و افزایش سادگی نصب و راه‌اندازی می‌شود. علاوه بر این، سیم‌کشی KNX قابلیت کار با ولتاژ پایین DC (معمولاً 24 ولت) را دارد که ایمنی سیستم را افزایش می‌دهد. این ساختار باعث شده است که KNX به یک انتخاب محبوب برای پیاده‌سازی سیستم‌های مدیریت هوشمند در ساختمان‌های مسکونی، تجاری و صنعتی تبدیل شود.
برنامه ریزی سیستم مدیریت هوشمند ساختمان با پروتکل knx
برنامه‌ریزی سیستم مدیریت هوشمند ساختمان با استفاده از پروتکل خانه هوشمند KNX شامل چند مرحله کلیدی است. اگر قصد اجرای این پلتفرم را دارید، لازم است که به نکات کلیدی در این خصوص دقت کنید. مطمئن شوید که همه چیز مطابق اصول خانه هوشمند کی ان ایکس پیش خواهد رفت.
1. تحلیل نیازها و طراحی سیستم
در ابتدا نیاز است که نیازهای ساختمان و کاربری‌های مورد نظر شناسایی شوند. این شامل تحلیل نیازهای نورپردازی، گرمایش و سرمایش، امنیت، تهویه و سایر بخش‌های ساختمان است. سپس نقشه‌های فنی و طراحی سیستم KNX براساس این نیازها آماده می‌شود.
2. انتخاب تجهیزات
پس از تعیین نیازها، تجهیزات مورد نیاز شامل سنسورها، عملگرها (Actuators)، کنترل‌کننده‌ها و دیگر اجزای شبکه KNX انتخاب می‌شوند. این تجهیزات باید با استاندارد KNX سازگار باشند.
3. طراحی توپولوژی شبکه KNX
کی ان ایکس از توپولوژی‌های مختلفی مانند خطی، درختی و ستاره‌ای پشتیبانی می‌کند. براساس ساختار ساختمان و نیازهای پروژه، توپولوژی مناسب طراحی و مشخص می‌شود که هر دستگاه در کدام بخش قرار گیرد و چگونه به سایر دستگاه‌ها متصل شود.
4. پیکربندی و برنامه‌ریزی با ETS
برای برنامه‌ریزی سیستم KNX از نرم‌افزار ETS (Engineering Tool Software) استفاده می‌شود. مراحل کار شامل:
وارد کردن نقشه ساختمان و چیدمان تجهیزات.
تعریف و اختصاص آدرس‌های گروهی (Group Addresses).
تنظیم پارامترهای دستگاه‌ها براساس نیازهای پروژه.
ایجاد ارتباط بین سنسورها و عملگرها از طریق آدرس‌های گروهی.
5. آزمون و شبیه‌سازی
پس از انجام تنظیمات، سیستم شبیه‌سازی و تست می‌شود تا از صحت عملکرد آن اطمینان حاصل شود. در این مرحله تمامی سناریوهای مختلف اجرایی مورد آزمایش قرار می‌گیرند.
6. راه‌اندازی و اجرا
در نهایت، سیستم در محل نصب شده و تنظیمات نهایی در بستر واقعی انجام می‌گیرد. در این مرحله، بررسی نهایی برای بهینه‌سازی سیستم انجام می‌شود و همچنین سناریوهای مختلف اجرایی تست می‌شوند.
7. نگهداری و به‌روزرسانی
پس از نصب، ممکن است نیاز به نگهداری دوره‌ای یا تغییر تنظیمات براساس تغییرات در نیازهای ساختمان وجود داشته باشد. نرم‌افزار ETS این امکان را فراهم می‌کند که به‌روزرسانی و تغییرات با سهولت اعمال شود.
